جدول اشتال تیرآهن

جدول اشتال تیرآهن یکی از اصلی‌ترین منابع مهندسی در طراحی و تحلیل سازه‌های فولادی است. این جدول مشخصات فنی و هندسی تیرآهن‌ها را بر اساس استانداردهای معتبر مهندسی ارائه می‌دهد و به‌عنوان مرجع اصلی در محاسبات سازه‌ای مورد استفاده مهندسان عمران، طراحان سازه و دفاتر فنی قرار می‌گیرد.

در جدول اشتال، اطلاعات تیرآهن‌ها به‌صورت تئوریک و استاندارد ارائه می‌شود و مبنای تحلیل مقاومت، خمش، پایداری و کنترل تغییرشکل اعضای سازه‌ای است. به همین دلیل، جدول اشتال با جداول وزنی بازار تفاوت اساسی دارد و کاربرد آن کاملاً مهندسی و محاسباتی است.

فهرست مطالب
جدول اشتال تیرآهن و مشخصات مهندسی مقطع IPE
جدول اشتال تیرآهن | مشخصات مهندسی IPE

جدول اشتال تیرآهن چیست؟

جدول اشتال (Stahlbau Tabellen) مجموعه‌ای از داده‌های مهندسی مقاطع فولادی است که برای هر سایز تیرآهن، مشخصات مکانیکی و هندسی دقیق را ارائه می‌دهد. این اطلاعات از طریق محاسبات استاندارد و آیین‌نامه‌ای به‌دست آمده و در طراحی سازه‌های فولادی مورد استفاده قرار می‌گیرد.

در پروژه‌های ساختمانی و صنعتی، استفاده از جدول اشتال برای انتخاب صحیح مقطع تیرآهن و کنترل محاسبات سازه‌ای ضروری است و عدم استفاده از آن می‌تواند منجر به خطای طراحی یا اجرای نادرست شود.

انواع تیرآهن در جدول اشتال

در جدول اشتال، تیرآهن‌ها بر اساس شکل و استاندارد تولید به چند دسته اصلی تقسیم می‌شوند:

🔹 تیرآهن IPE

تیرآهن IPE دارای بال‌های موازی بوده و پرکاربردترین نوع تیرآهن در پروژه‌های ساختمانی ایران محسوب می‌شود. این نوع تیرآهن مطابق استاندارد اروپا طراحی شده و اطلاعات آن به‌صورت کامل در جدول اشتال ارائه می‌شود.

🔹 تیرآهن INP

در تیرآهن INP، ضخامت بال‌ها به سمت لبه کاهش می‌یابد. این نوع تیرآهن بیشتر بر اساس استانداردهای قدیمی‌تر و برخی منابع خاص مورد استفاده قرار می‌گیرد.

🔹 تیرآهن IPB (هاش)

تیرآهن IPB یا هاش دارای بال‌های عریض‌تر بوده و در سازه‌های سنگین، ستون‌ها و پروژه‌های صنعتی کاربرد دارد. جدول اشتال این نوع تیرآهن اطلاعات بسیار مهمی برای تحلیل باربری و پایداری ارائه می‌دهد.

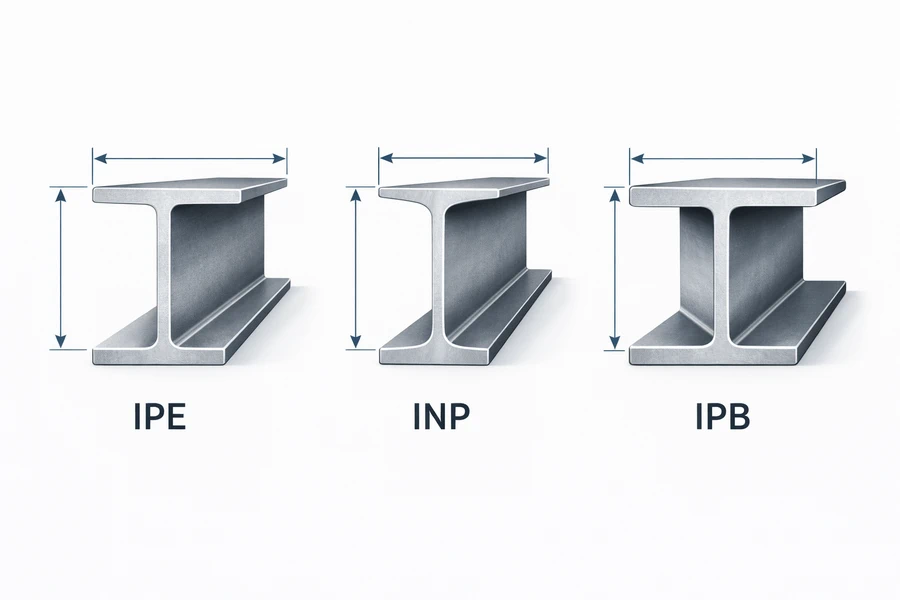

مقایسه مقطع تیرآهن IPE، INP و IPB در جدول اشتال
مقایسه انواع تیرآهن بر اساس جدول اشتال

اطلاعات موجود در جدول اشتال تیرآهن

جدول اشتال تیرآهن شامل پارامترهای کلیدی زیر است:

  • سطح مقطع تیرآهن
  • وزن نظری واحد طول
  • ممان اینرسی حول محورهای اصلی
  • مدول مقطع
  • شعاع ژیراسیون
  • مشخصات هندسی جان و بال

این اطلاعات برای تحلیل تنش، خمش، کمانش و طراحی بهینه اعضای سازه‌ای استفاده می‌شوند.

تفاوت جدول اشتال تیرآهن با جدول وزن تیرآهن

یکی از اشتباهات رایج، استفاده از جدول وزن تیرآهن به‌جای جدول اشتال در محاسبات سازه‌ای است. جدول وزن تیرآهن معمولاً برای برآورد وزن و قیمت بازار کاربرد دارد، در حالی که جدول اشتال:

  • مبنای طراحی مهندسی است
  • اعداد تئوریک و استاندارد ارائه می‌دهد
  • برای تحلیل سازه‌ای استفاده می‌شود
  • وابسته به نوسانات بازار نیست

به همین دلیل، در طراحی سازه‌های فولادی، مرجع اصلی همیشه جدول اشتال است.

کاربردهای جدول اشتال تیرآهن

استفاده از جدول اشتال تیرآهن در موارد زیر ضروری است:

  • طراحی سازه‌های فولادی
  • تحلیل خمش و تنش تیرها
  • انتخاب مقطع مناسب تیرآهن
  • کنترل نقشه‌های اجرایی
  • بررسی ایمنی و پایداری سازه
  • استفاده در نرم‌افزارهای طراحی سازه

جایگاه جدول اشتال در استانداردهای مهندسی

اطلاعات جدول اشتال با استانداردهای معتبر بین‌المللی هماهنگ بوده و در بسیاری از آیین‌نامه‌های طراحی سازه به‌صورت مستقیم یا غیرمستقیم مورد استناد قرار می‌گیرد. به همین دلیل، این جدول به‌عنوان یک مرجع جهانی مهندسی فولاد شناخته می‌شود.

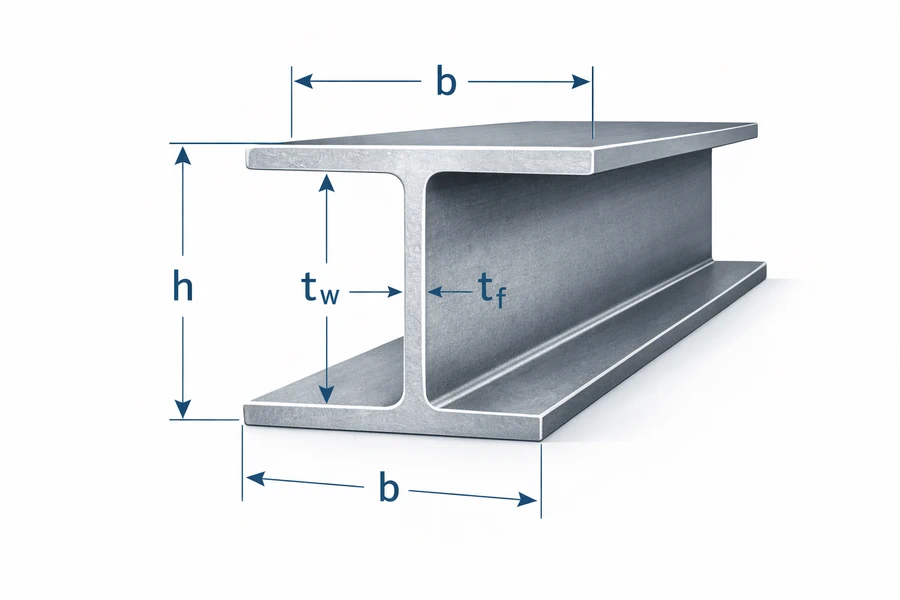

مقطع تیرآهن IPE و مشخصات هندسی در جدول اشتال
مقطع تیرآهن IPE | اجزای جان و بال

صفحه جدول اشتال تیرآهن به‌عنوان یک مرجع تخصصی، اطلاعات مهندسی دقیق و استاندارد را برای تحلیل و طراحی سازه‌های فولادی در اختیار مهندسان و فعالان صنعت ساختمان قرار می‌دهد. این صفحه مکمل جداول وزنی بوده و نقش کلیدی در تصمیم‌گیری‌های فنی و مهندسی دارد.

جدول اشتال تیرآهن IPE

✅ استاندارد داده‌ها: EN 10365
✅ نوع جدول: مرجع مهندسی (Reference)

واحدها: ابعاد (mm)، سطح مقطع A (cm²)، وزن نظری G (kg/m)، ممان اینرسی I (cm⁴)، مدول مقطع W (cm³)، شعاع ژیراسیون i (cm)

سایزhbtwtfAGIxIyWxWyixiy
IPE 80۸۰۴۶۳.۸۵.۲۷.۶۴۶.۰۸۰۸۲۰۳.۵۳.۲۴۱.۰۲
IPE 100۱۰۰۵۵۴.۱۵.۷۱۰.۳۸.۱۱۷۱۱۶۳۴۵.۸۴.۰۷۱.۲۶
IPE 120۱۲۰۶۴۴.۴۶.۳۱۳.۲۱۰.۴۳۱۸۳۰۵۳۹.۴۴.۹۱۱.۵۱
IPE 140۱۴۰۷۳۴.۷۶.۹۱۶.۴۱۲.۹۵۴۱۵۲۷۷۱۴.۳۵.۷۴۱.۷۸
IPE 160۱۶۰۸۲۵.۰۷.۴۲۰.۹۱۶.۴۱۱۱۰۱۰۴۱۳۹۲۵.۳۷.۲۹۲.۲۳
IPE 180۱۸۰۹۱۵.۳۸.۰۲۶.۰۲۰.۴۱۷۷۰۱۶۲۱۹۷۳۵.۶۸.۲۵۲.۵۰
IPE 200۲۰۰۱۰۰۵.۶۸.۵۲۶.۲۲۰.۶۲۱۴۰۲۰۰۲۱۴۴۰.۰۸.۹۰۲.۷۲
IPE 220۲۲۰۱۱۰۵.۹۹.۲۳۳.۴۲۶.۲۳۰۶۰۲۸۶۲۷۸۵۲.۰۹.۵۷۲.۹۲
IPE 240۲۴۰۱۲۰۶.۲۹.۸۳۹.۱۳۰.۷۴۲۵۰۳۸۸۳۵۴۶۴.۷۱۰.۴۲۳.۱۵
IPE 270۲۷۰۱۳۵۶.۶۱۰.۲۴۵.۹۳۶.۱۶۰۴۰۵۴۲۴۴۷۸۰.۳۱۱.۴۸۳.۴۳
IPE 300۳۰۰۱۵۰۷.۱۱۰.۷۵۳.۸۴۲.۲۸۳۵۰۷۰۶۵۵۷۹۴.۱۱۲.۴۵۳.۶۳
IPE 330۳۳۰۱۶۰۷.۵۱۱.۵۶۲.۶۴۹.۱۱۱۷۰۰۱۰۵۰۷۰۹۱۳۱۱۳.۶۷۴.۰۸
IPE 360۳۶۰۱۷۰۸.۰۱۲.۷۷۲.۷۵۷.۱۱۵۶۰۰۱۴۴۰۸۶۷۱۶۹۱۴.۶۴۴.۴۵
IPE 400۴۰۰۱۸۰۸.۶۱۳.۵۸۴.۵۶۶.۳۲۳۱۰۰۱۹۰۰۱۱۶۰۲۱۱۱۶.۵۳۴.۷۵
IPE 450۴۵۰۱۹۰۹.۴۱۴.۶۹۸.۸۷۷.۶۳۳۷۰۰۲۷۰۰۱۵۰۰۲۸۴۱۸.۴۷۵.۲۳
IPE 500۵۰۰۲۰۰۱۰.۲۱۶.۰۱۱۶۹۱.۰۴۸۲۰۰۳۶۰۰۱۹۳۰۳۶۰۲۰.۳۹۵.۵۶
IPE 550۵۵۰۲۱۰۱۱.۱۱۷.۲۱۳۴۱۰۵۶۷۱۰۰۴۷۰۰۲۴۴۰۴۴۷۲۲.۳۷۵.۹۲
IPE 600۶۰۰۲۲۰۱۲.۰۱۹.۰۱۵۶۱۲۲۹۲۰۰۰۶۱۰۰۳۰۷۰۵۵۵۲۴.۳۰۶.۲۶

این جدول بر اساس مقادیر تئوریک مهندسی (Stahlbau Tabellen / EN 10365) تهیه شده و با وزن واقعی بازار ممکن است اختلاف داشته باشد.

جدول اشتال تیرآهن INP

🔹 استاندارد مرجع: DIN 1025 / Stahlbau Tabellen
🔹 نوع داده: مقادیر تئوریک مهندسی (Reference)
🔹 کاربرد: طراحی و کنترل سازه (نه وزن بازار)

واحدها: ابعاد (mm)، سطح مقطع A (cm²)، وزن نظری G (kg/m)، ممان اینرسی I (cm⁴)، مدول مقطع W (cm³)، شعاع ژیراسیون i (cm)

سایزhbtwtfAGIxIyWxWyixiy
INP 80۸۰۴۲۳.۹۵.۹۷.۵۸۵.۹۷۵۶.۳۱۸.۸۳.۰۳.۱۵۰.۹۱
INP 100۱۰۰۵۰۴.۵۶.۸۱۰.۶۸.۳۱۸۰۱۵۳۶.۰۶.۰۴.۱۲۱.۱۹
INP 120۱۲۰۵۸۴.۸۷.۷۱۳.۹۱۰.۹۳۴۰۲۸۵۶.۷۹.۷۴.۹۵۱.۴۲
INP 140۱۴۰۶۶۵.۱۸.۶۱۷.۵۱۳.۷۵۸۰۴۸۸۲.۹۱۴.۵۵.۷۶۱.۶۵
INP 160۱۶۰۷۴۵.۵۹.۵۲۱.۸۱۷.۱۱ ۱۶۰۹۵۱۴۵۲۵.۷۷.۲۹۲.۰۹
INP 180۱۸۰۸۲۵.۹۱۰.۴۲۶.۹۲۱.۱۱ ۸۸۰۱۵۰۲۰۹۳۶.۶۸.۳۵۲.۳۶
INP 200۲۰۰۹۰۶.۲۱۱.۳۳۲.۲۲۵.۳۲ ۸۰۰۲۱۵۲۸۰۴۷.۸۹.۳۲۲.۵۸
INP 220۲۲۰۹۸۶.۶۱۲.۲۳۷.۹۲۹.۸۳ ۸۶۰۳۰۰۳۵۱۶۱.۲۱۰.۰۸۲.۸۱
INP 240۲۴۰۱۰۶۶.۹۱۳.۱۴۳.۹۳۴.۵۵ ۱۵۰۴۰۵۴۲۹۷۶.۴۱۰.۸۵۳.۰۴
INP 270۲۷۰۱۲۵۷.۳۱۴.۱۵۱.۹۴۰.۸۷ ۲۰۰۵۵۰۵۳۳۸۸.۰۱۱.۷۸۳.۲۵
INP 300۳۰۰۱۴۰۷.۸۱۵.۲۶۰.۳۴۷.۴۹ ۸۰۰۷۰۰۶۵۳۱۰۰۱۲.۷۳۳.۴۱
INP 330۳۳۰۱۶۰۸.۳۱۶.۵۷۰.۴۵۵.۳۱۳ ۴۰۰۹۵۰۸۱۲۱۱۹۱۳.۸۰۳.۶۷
INP 360۳۶۰۱۸۰۸.۹۱۸.۰۸۱.۷۶۴.۱۱۷ ۹۰۰۱ ۲۵۰۹۹۵۱۳۹۱۴.۸۰۳.۹۱
INP 400۴۰۰۲۰۰۹.۵۱۹.۵۹۵.۴۷۴.۹۲۵ ۱۰۰۱ ۷۰۰۱ ۲۶۰۱۷۰۱۶.۲۳۴.۲۲
INP 450۴۵۰۲۲۰۱۰.۲۲۱.۰۱۱۰.۰۸۶.۴۳۶ ۰۰۰۲ ۳۰۰۱ ۶۰۰۲۱۰۱۸.۱۰۴.۵۸
INP 500۵۰۰۲۴۰۱۱.۰۲۳.۰۱۲۸.۰۱۰۰.۵۵۰ ۲۰۰۳ ۱۰۰۲ ۰۱۰۲۶۰۱۹.۸۰۴.۹۲
INP 550۵۵۰۲۶۰۱۲.۰۲۵.۰۱۴۷.۰۱۱۵.۴۶۸ ۵۰۰۴ ۱۰۰۲ ۴۹۰۳۲۰۲۱.۵۸۵.۲۸
INP 600۶۰۰۲۸۰۱۳.۰۲۷.۰۱۶۹.۰۱۳۲.۷۹۲ ۰۰۰۵ ۵۰۰۳ ۰۷۰۳۹۵۲۳.۳۵۵.۷۱

این جدول بر اساس مقادیر تئوریک مهندسی (DIN / Stahlbau Tabellen) تهیه شده و با وزن واقعی بازار ممکن است اختلاف داشته باشد.

جدول اشتال تیرآهن IPB / HEB

🔹 استاندارد مرجع: EN 10365 (سری H: HEA / HEB)
🔹 تمرکز این جدول: HEB (IPB) به‌عنوان رایج‌ترین هاش سازه‌ای
🔹 نوع داده: مقادیر تئوریک مهندسی (Reference)
🔹 کاربرد: ستون‌ها و سازه‌های سنگین (نه وزن بازار)

واحدها: ابعاد (mm)، سطح مقطع A (cm²)، وزن نظری G (kg/m)، ممان اینرسی I (cm⁴)، مدول مقطع W (cm³)، شعاع ژیراسیون i (cm)

سایزhbtwtfAGIxIyWxWyixiy
HEB 100۱۰۰۱۰۰۶.۰۱۰.۰۲۶.۰۲۰.۴۴۴۹۱۶۷۸۹.۸۳۳.۴۴.۱۵۲.۵۳
HEB 120۱۲۰۱۲۰۶.۵۱۱.۰۳۴.۰۲۶.۷۸۶۴۳۱۸۱۴۴۵۳.۰۵.۰۵۳.۰۷
HEB 140۱۴۰۱۴۰۷.۰۱۲.۰۴۳.۰۳۳.۷۱ ۵۶۰۵۷۳۲۲۳۸۱.۸۶.۰۲۳.۶۴
HEB 160۱۶۰۱۶۰۸.۰۱۳.۰۵۴.۳۴۲.۶۲ ۵۰۰۸۸۹۳۱۳۱۱۱۶.۷۸۴.۰۴
HEB 180۱۸۰۱۸۰۸.۵۱۴.۰۶۵.۳۵۱.۳۳ ۸۳۰۱ ۳۷۰۴۲۵۱۵۲۷.۶۶۴.۵۷
HEB 200۲۰۰۲۰۰۹.۰۱۵.۰۷۸.۱۶۱.۳۵ ۶۹۰۲ ۰۰۰۵۶۹۲۰۰۸.۵۳۵.۰۵
HEB 220۲۲۰۲۲۰۹.۵۱۶.۰۹۱.۰۷۱.۵۸ ۰۹۰۲ ۸۴۰۷۳۶۲۵۸۹.۴۳۵.۵۸
HEB 240۲۴۰۲۴۰۱۰.۰۱۷.۰۱۰۶.۰۸۳.۲۱۱ ۲۰۰۳ ۹۳۰۹۳۳۳۲۷۱۰.۲۸۶.۰۹
HEB 260۲۶۰۲۶۰۱۰.۰۱۷.۵۱۲۰.۰۹۴.۲۱۵ ۲۰۰۵ ۱۴۰۱ ۱۷۰۳۹۵۱۱.۲۸۶.۵۵
HEB 280۲۸۰۲۸۰۱۰.۵۱۸.۰۱۳۵.۰۱۰۶.۰۲۰ ۰۰۰۶ ۶۳۰۱ ۴۳۰۴۷۴۱۲.۱۷۷.۰۰
HEB 300۳۰۰۳۰۰۱۱.۰۱۹.۰۱۴۹.۰۱۱۷.۰۲۵ ۲۰۰۸ ۵۶۰۱ ۶۸۰۵۷۱۱۳.۰۰۷.۵۸
HEB 320۳۲۰۳۰۰۱۱.۵۲۰.۵۱۶۲.۰۱۲۷.۰۳۰ ۸۰۰۱۰ ۲۰۰۱ ۹۳۰۶۸۰۱۳.۷۸۷.۹۳
HEB 340۳۴۰۳۰۰۱۲.۰۲۱.۵۱۷۶.۰۱۳۸.۰۳۶ ۹۰۰۱۲ ۱۰۰۲ ۱۷۰۸۰۷۱۴.۵۰۸.۳۰
HEB 360۳۶۰۳۰۰۱۲.۵۲۲.۵۱۹۰.۰۱۴۹.۰۴۳ ۴۰۰۱۴ ۴۰۰۲ ۴۱۰۹۶۰۱۵.۱۰۸.۷۰
HEB 400۴۰۰۳۰۰۱۳.۵۲۴.۰۲۱۴.۰۱۶۸.۰۵۷ ۶۰۰۱۹ ۲۰۰۲ ۸۸۰۱ ۲۸۰۱۶.۴۰۹.۴۶
HEB 450۴۵۰۳۰۰۱۴.۰۲۶.۰۲۴۸.۰۱۹۴.۰۷۹ ۹۰۰۲۶ ۹۰۰۳ ۵۵۰۱ ۵۸۰۱۷.۹۳۱۰.۴۰
HEB 500۵۰۰۳۰۰۱۴.۵۲۸.۰۲۸۴.۰۲۲۳.۰۱۰۷ ۰۰۰۳۶ ۵۰۰۴ ۲۸۰۲ ۰۹۰۱۹.۴۲۱۱.۳۴
HEB 550۵۵۰۳۰۰۱۵.۰۲۹.۰۳۱۷.۰۲۴۹.۰۱۳۶ ۰۰۰۴۶ ۹۰۰۴ ۹۵۰۲ ۶۲۰۲۰.۷۳۱۲.۱۶
HEB 600۶۰۰۳۰۰۱۵.۵۳۰.۰۳۵۱.۰۲۷۵.۰۱۷۱ ۰۰۰۵۹ ۸۰۰۵ ۷۰۰۳ ۲۶۰۲۲.۰۷۱۳.۰۵

این جدول شامل مشخصات مهندسی تیرآهن‌های بال‌پهن (HEB / IPB) بوده و برای طراحی ستون‌ها و سازه‌های سنگین مورد استفاده قرار می‌گیرد. اعداد تئوریک بوده و ممکن است با وزن واقعی بازار اختلاف داشته باشند.

جدول مقایسه‌ای انواع تیرآهن (IPE / INP / IPB)

✅ جدول مقایسه‌ای انواع تیرآهن (IPE / INP / IPB)

🔹 استاندارد مرجع: EN 10365 (سری H: HEA / HEB)
🔹 تمرکز این جدول: HEB (IPB) به‌عنوان رایج‌ترین هاش سازه‌ای
🔹 نوع داده: مقادیر تئوریک مهندسی (Reference)
🔹 کاربرد: ستون‌ها و سازه‌های سنگین (نه وزن بازار)

مقایسه انواع تیرآهن IPE، INP و IPB

تیرآهن‌ها بر اساس شکل بال و استاندارد تولید، به انواع مختلفی تقسیم می‌شوند. جدول زیر به‌صورت خلاصه تفاوت تیرآهن‌های IPE، INP و IPB (هاش) را از نظر شکل هندسی، کاربرد و استاندارد نشان می‌دهد.

ویژگیIPEINPIPB / HEB
شکل بالموازیشیب‌دارپهن و موازی
استاندارد رایجEN 10365DIN 1025EN 10365
کاربرد اصلیتیرهای فرعی و اصلی ساختمانسازه‌های قدیمی یا خاصستون‌ها و سازه‌های سنگین
عرض بالمتوسطکمزیاد
مقاومت خمشیخوبمتوسطبسیار بالا
مقاومت فشاری (محوری)متوسطضعیف تا متوسطبسیار بالا
کاربرد در ستونمحدودنامناسببسیار مناسب
میزان مصرف در ایرانبسیار زیادکمزیاد (پروژه‌ای)
اولویت در طراحی سازهاقتصادی و رایجغیر اولویت‌دارباربری بالا

Legend پارامترهای جدول اشتال تیرآهن

  • توضیح نمادهای استفاده‌شده در جداول IPE / INP / IPB

راهنمای نمادهای جدول اشتال تیرآهن

در جداول اشتال تیرآهن، برای نمایش مشخصات هندسی و مهندسی مقاطع فولادی از نمادهای استاندارد استفاده می‌شود. جدول زیر توضیح هر یک از این نمادها و کاربرد آن‌ها را نشان می‌دهد.

نمادعنوان پارامترتوضیحواحد
hارتفاع مقطعارتفاع کلی تیرآهن از بال بالا تا بال پایینmm
bعرض بالعرض بال تیرآهن در دو طرف جانmm
twضخامت جانضخامت قسمت عمودی تیرآهن (جان)mm
tfضخامت بالضخامت قسمت افقی تیرآهن (بال)mm
Aسطح مقطعمساحت سطح مقطع تیرآهن که در محاسبات مقاومت استفاده می‌شودcm²
Gوزن نظریوزن تئوریک تیرآهن در واحد طولkg/m
Ixممان اینرسی محور xمقاومت مقطع در برابر خمش حول محور قویcm⁴
Iyممان اینرسی محور yمقاومت مقطع در برابر خمش حول محور ضعیفcm⁴
Wxمدول مقطع محور xشاخص ظرفیت خمشی مقطع حول محور قویcm³
Wyمدول مقطع محور yشاخص ظرفیت خمشی مقطع حول محور ضعیفcm³
ixشعاع ژیراسیون محور xپارامتر کنترلی برای بررسی کمانش حول محور قویcm
iyشعاع ژیراسیون محور yپارامتر کنترلی برای بررسی کمانش حول محور ضعیفcm

سوالات متداول جدول اشتال تیرآهن

جدول اشتال تیرآهن مجموعه‌ای از اطلاعات مهندسی و تئوریک مربوط به مقاطع تیرآهن است که مشخصاتی مانند ابعاد هندسی، سطح مقطع، وزن نظری، ممان اینرسی و مدول مقطع را ارائه می‌دهد. این جدول مرجع اصلی در طراحی و تحلیل سازه‌های فولادی محسوب می‌شود.

جدول اشتال برای محاسبات مهندسی و طراحی سازه استفاده می‌شود و شامل پارامترهای مقاومتی و هندسی است، در حالی که جدول وزن تیرآهن بیشتر برای برآورد وزن و محاسبات خرید و فروش کاربرد دارد و جنبه مهندسی ندارد.

اعداد جدول اشتال تئوریک و استاندارد هستند و بر اساس ابعاد اسمی مقطع محاسبه شده‌اند. وزن و مشخصات واقعی تیرآهن تولیدشده ممکن است در محدوده تلرانس استاندارد، کمی با این مقادیر اختلاف داشته باشد.

  • E: بال‌های موازی، رایج‌ترین نوع تیرآهن در سازه‌های ساختمانی
  • INP: بال‌های شیب‌دار، کاربرد محدودتر و عمدتاً در سازه‌های قدیمی
  • IPB / HEB: بال‌های پهن، مناسب ستون‌ها و سازه‌های سنگین

هرکدام از این مقاطع جدول اشتال مخصوص به خود را دارند.

  • پارامترهای کلیدی شامل:

    • سطح مقطع (A)
    • وزن نظری (G)
    • ممان اینرسی (Ix و Iy)
    • مدول مقطع (Wx و Wy)
    • شعاع ژیراسیون (ix و iy)

    این پارامترها در تحلیل خمش، کمانش و انتخاب مقطع نقش اساسی دارند.

  • جدول‌های اشتال ارائه‌شده معمولاً بر اساس استانداردهای معتبر اروپایی مانند EN 10365 (برای IPE و IPB) و DIN 1025 (برای INP) تدوین می‌شوند.

  • بله، اما نوع مقطع اهمیت دارد. برای ستون‌ها معمولاً از تیرآهن‌های IPB / HEB استفاده می‌شود، زیرا مقاومت فشاری و پایداری بیشتری نسبت به IPE و INP دارند.

  • ممان اینرسی نشان‌دهنده مقاومت مقطع در برابر خمش است.

    • Ix: مقاومت حول محور قوی
    • Iy: مقاومت حول محور ضعیف

    این مقادیر در طراحی تیرها و ستون‌ها بسیار تعیین‌کننده هستند.

  • خیر. جدول اشتال برای محاسبات مهندسی طراحی شده است. برای محاسبه قیمت، باید از وزن واقعی بازار و جدول‌های وزنی مخصوص خرید و فروش استفاده شود.

  • بله. در این صفحه جدول اشتال تمام انواع رایج تیرآهن شامل IPE، INP و IPB / HEB به‌صورت کامل و یکپارچه ارائه شده است تا کاربر نیازی به مراجعه به صفحات متعدد نداشته باشد.

  • بله. داده‌های ارائه‌شده بر اساس منابع معتبر اشتال و استانداردهای مهندسی هستند و می‌توان از آن‌ها به‌عنوان مرجع اولیه طراحی و کنترل محاسبات سازه استفاده کرد.
